万达广场景观照明智能化控制与节能

发布时间:2015-10-30 10:22 来源:修大屏 浏览次数:

万达集团作为全国的商业地产旗舰,在中国各地共开办了128座万达广场,所到之处大都建成商业综合体,成为当地区域的商业中心,其夜景灯光效果也吸引了大量人流。






    夜幕降临,绚丽的灯光、动态的效果把万达广场打造成为夜间城市的中心,但是大量的灯具也意味着较高的能耗和运营成本。近年来,万达广场屡获绿色建筑设计标识和绿色建筑运营标识的殊荣。夜景照明的控制与节能作为绿色照明的重要组成部分,得到了集团领导的高度重视。

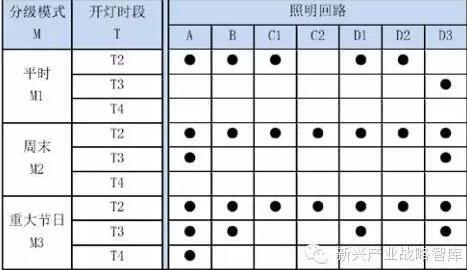

    随着《万达广场慧云智能化管理系统设计及验收标准》的颁布与实施,夜景照明的智能化控制踏上了新的台阶。标准中按照建筑照明灯具的照明效果部位把照明回路分为七类,根据不同时段的运营需求,灵活组合七类回路的开启和关闭,组成不同的场景。有些场景活力全开,营造繁华的商业氛围;有些场景开启部分灯具,有效控制能耗;有些场景仅突出建筑顶部,强调建筑的地标作用。万达广场楼体照明回路开闭状态表如下:




符号说明:●代表开灯,其他空格为关灯。



照明效果部位说明:



A—建筑顶部照明,建筑轮廓照明; B—立面广告灯箱,店招;

C1—大商业蜡烛立面照明 1/2; C2—大商业蜡烛立面照明2/2;

D1—大商业裙楼立面灯具; D2—大商业裙楼立面投光照明;

D3—娱乐通道(入口)。



开灯时段说明:

T2—日落后 15 分钟至商场闭场,3 小时;

T3—商场闭场至大歌星、院线、大玩家闭场,4 小时;

T4—大歌星、KTV、大玩家闭场至日出前,4.5小时。



运行模式分级说明:

M1—平时,250 天 / 年; M2—周末,104 天/年;

M3—重大节日和庆典活动,11 天 / 年。



    从上述智能照明控制模式可以看出,一年之中仅有周末和重大节日的 T2 时段灯具全部开启,平日的 T2 时段灯具部分开启,到了T3、T4 时段开启的灯具很少。按照已经确定的三种模式和每种模式里的三个时段运行,既满足不同时段的商业氛围需求,又有效地节约了能耗。



    目前,万达广场使用的灯具多数为LED产品,可以通过计算机编程来调整发光芯片的灰度等级,全彩的LED灯具通过红、绿、蓝芯片不同灰度的混光实现全彩变化。灰度等级越低,则实际功耗越小,灰度等级越高,则越接近额定功率。当 LED灯具动态变化时,灯具基本不会长期工作在满功率运行的状态。灯具厂家提供的测试数据显示,LED灯具在动态运行情况下的平均功率不超过额定功率的50%。如果降低整体动态运行的亮度,就能降低平均运行功率,这是节约能耗的另一个方法。从上墙动画的设计角度提高颜色对比、提高动态对比的同时,降低整体亮度就可以不削弱整体效果,而有效地节约能耗。不同灯具厂家的经验值是将平均运行功率降低到额定功率的 30%—40% 之间,仍然可以保证灯具的正常工作和画面的完整性。

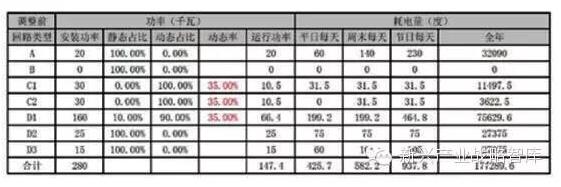

    以某万达广场项目为例,同时运用智能控制和动态控制的方法,可有效地限制万达广场夜景照明的总耗电量。




    统计表格中需要说明的是 B 类回路为立面广告灯箱、店招的供电回路。虽然纳入到统一的控制系统之中,但是广告灯箱、店招由商管公司对外租赁并单独计量收费,因此 B 类回路的安装功率不计入夜景照明的总耗电量计算之中。



    根据表格中日耗电量和年耗电量的统计,平日每天耗电量约为满功率运行 1.6 小时,周末每天耗电量约为满功率运行 2.2 小时,节日每天耗电量约为满功率运行 3.3 小时。全年平均相当于每天满功率运行 1.8 小时。






    细化夜景照明的智能控制模式、细分控制回路和开灯时间,深化 LED系统的动态控制、加强 LED 灯具的程序设计,既能满足商业广场的夜间照明氛围需要,塑造璀璨的照明效果,又能有效地限制夜景照明的整体运营能耗,节约夜景照明的运营成本。由此,万达广场将在高效运营的基础上真正实现行业领先的绿色、智能夜景照明,成为行业的楷模。

来源:新兴产业战略智库
