近两年来，LED显示屏业界最热门的话题不外是小点间距LED显示屏(High Resolution/High Definition LED Display)。随着LED封装价格的下滑，小点间距LED显示屏的价格更为平易近人。相较于液晶屏幕(LCD)或是背投影(DLP)，小点间距LED显示屏具有以下优点，例如：任意尺寸拼接且无拼接缝，不需调暗环境光源等。除LED外，对小点间距LED显示屏而言，LED驱动芯片亦是重要零件之一，虽然许多供货商宣称自家的LED驱动芯片乃是针对小点间距LED显示屏设计，但事实上他们仍需要一些手段来掩饰一些缺陷，下文中将介绍当小点间距LED显示屏采用了不适当的驱动芯片，掩饰不佳显示效果的真相与手段。
1.区块不均与色偏(偏红)

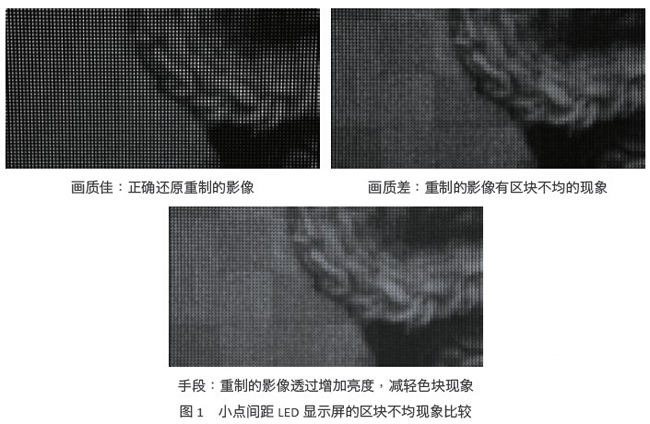

于室内应用中，LED显示屏的亮度多介于300到1000尼特(nit)，将此亮度转换成LED顺向电流，约当于1~5mA，甚至小于1mA。因此，驱动芯片的小电流集中度变得很重要。当驱动芯片电流精度不佳，小点间距LED显示屏就容易出现区块不均的色块，然而为掩饰色块这个缺陷，通常会采取提高LED电流这个手段，来增加显示屏的亮度。但带来的缺点是，当观众注视这个LED显示屏一段时间后，眼睛容易感觉不适。图1所演示的是小点间距LED显示屏，在使用不同质量的LED驱动芯片时，重制图像后的实际差异。

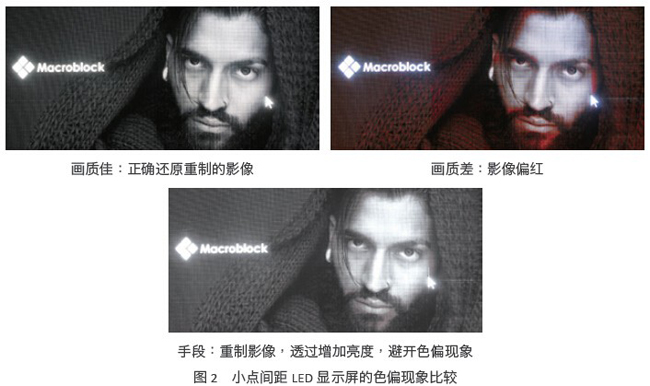

依比例上，绿光与蓝光LED的顺向电流受到寄生电容的影响会比红光LED大，故在低灰阶时，小点间距LED显示屏看起来会偏红(red-tint)，这是我们常说的色偏现象(color shift)，如图2所示。正确的解决方式是采用具有色偏补偿的LED驱动芯片，而不是藉由提高LED顺向电流来掩饰这个缺点。
2.低亮度下的影像细节损失

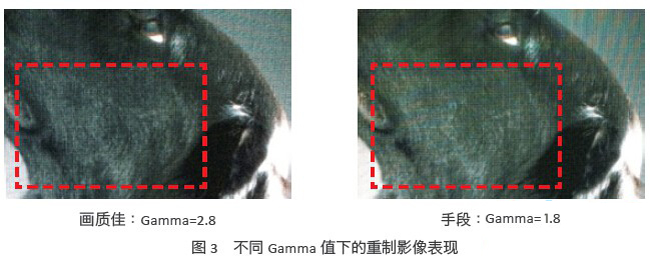

如果不采用提高LED顺向电流的方式来掩盖上述的缺点，另一种手段就是调整小点间距LED显示屏的gamma曲线，灰阶的亮度对于正确的影像重制是非常重要，因为在视讯源中亮度包含了大部份画面数据。如图3，右边的图像gamma值较小，代表中间色调的亮度太高，因此，整体画面刷白又缺少深度，图像上的细节损失不少，相较于左图，右图中的狗毛没有那么有层次。
3.不平滑的灰阶表现

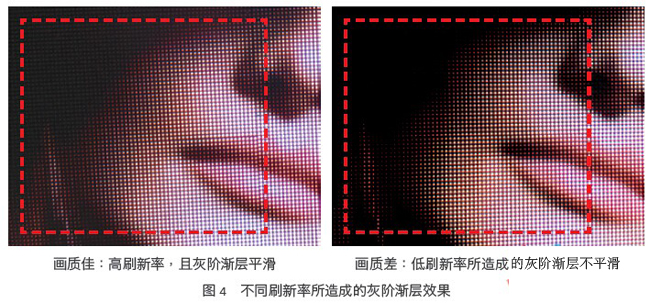

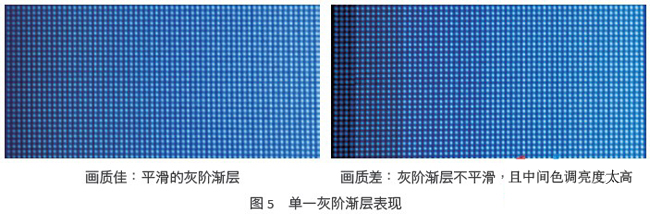

小点间距LED显示屏为时序扫描式(multiplexed)的显示器，非液晶屏幕的hold-type显示器，所以刷新率对于小点间距LED显示屏来说相当地重要，较低的刷新率不仅会使小点间距LED显示屏观赏起来有闪烁的不适感，容易使造成观赏者晕炫，而且会使灰阶渐层的效果不平滑。以图4为例，右图脸部的灰阶渐层效果较左图的不平滑，有类似等高线的现象，从图5的灰阶渐层测试画面也可以看出右图的小点间距LED显示屏的连续性比左图的差。
4.LED坏点造成的亮线或十字架

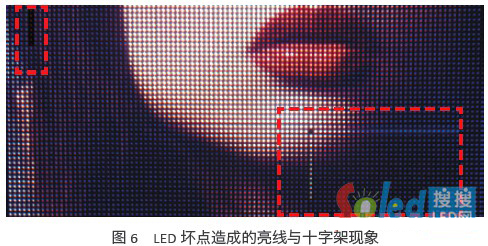

现今的LED磊晶与封装技术与日俱增，但LED经过长时间的使用后仍难免会有损坏，与液晶屏幕不同的是，坏掉的LED会在小点间距LED显示屏形成亮线或是十字架，而不是一个黑点，如图6所示。对LED显示屏制造商，营运商与观众而言，都是一大困扰。

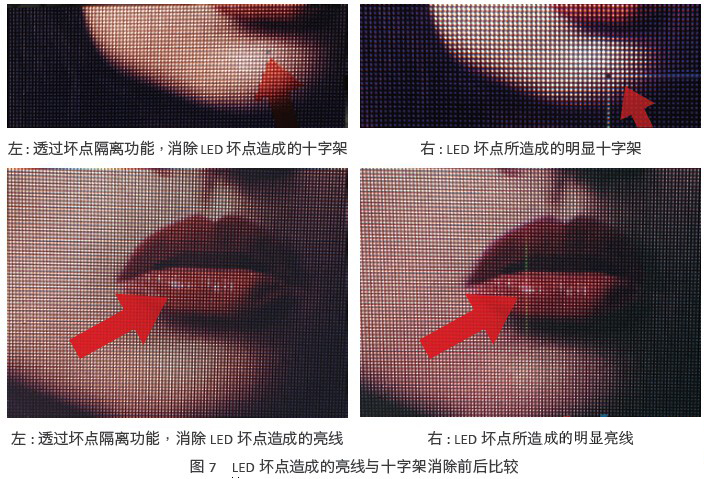

一个好的小点间距LED显示屏必须要能消除因LED坏点所造成恼人的亮线或十字架现象，如图7左图所示。唯有采用具有“坏点隔离”功能(dead pixel isolation)的LED驱动芯片，才能维持小点间距LED显示屏的正常运作，并可方便用户弹性安排维修时程。
上述的手段在小点间距LED显示屏都是非常常见的，但是受限于买家与使用者对于基本图像处理和LED驱动芯片的知识与能力，并不容易分辨这些差异，避免以上恼人的问题，最简单的方式，就是选择一个专为小点间距LED显示屏所设计的LED驱动芯片。
“鹰眼方案平台”是最佳LED驱动芯片与外围芯片组合的代名词，小点间距LED显示屏搭配“鹰眼方案平台”，即不用透过任何手段，就可以轻易正确地还原重制影像。
藉由本文，我们希望读者能够对于LED驱动芯片如何对小点间距LED显示屏产出影像有初步的了解，文中所举的例子都是常见的应用，而且用来掩饰小点间距LED显示屏缺点的这些手段也都相当具有代表性。
作者介绍
黄炳凯
担任聚积科技技术市场部经理
于清华大学取得动力机械工程硕士与台湾大学取得企管硕士学位
刘秀芳
担任聚积科技营销传播副理
于丹佛大学取得企管硕士学位
